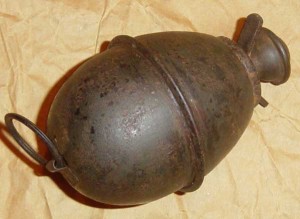

Německý ruční granát M39

Historie:

Německý útočný granát M39 je známý už od roku 1939 a v letech  1940-1945 bylo celkem vyrobeno 90 milionů kusů.Svou konstrukcí navázal na typ M 1917, který se objevil v druhé půli první světové války.Byl oblíbem malými rozměry.

Konstrukce:

německé označení : EihGr 39

tvar:oválný

rozměry:76 x 60 mm

váha : 340 gramů

zpoždění : 1 – 10 sekund

barva: polní šeď či khaki

info:Z horní strany vajíčka je závitem M10x1 všroubován třecí zapalovač BZE 39.

roznětka:Roznětka se dělala s několika délkami iniciace, kterým odpovídaly barvy „knoflíku“ kterým se granát odjišťuje před hodem,
Červená měla zpoždění 1 s, modrá 4,5 s, žlutá 7,5 s a šedá pak 10 s.

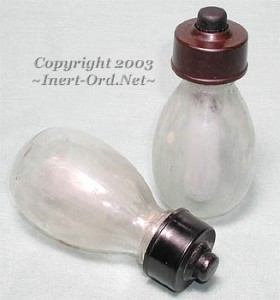

Blendkörper BK 2 H   (oslepovací granát)

Historie:

Oslepovací prostředky (Blendmittel) byly určené na zastavenie jedoucího tanku, proti kterému potom bylo možné použít účinnější jiné protitankové prostředky určené pro boj z blízka.

Konstrukce:

tvar:oválný (žárovka)

rozměry:125x62mm

váha:400g

použití:do -40°C

vyrobeno:5.142.100 kusů

info:Tato skleněná baňka uzavřená bakelitovým  uzávěrem obsahovala směs Titantetrachloridu a Siliciumchloridu o celkovej hmotnosti 290 g, která po rozbití reagovala se vzduchem vyvíjením silného dýmu. Ve vnitřním těle granátu byla vložená skleněná ampulka obsahující 36 g Calciumchloridu. Gumové těsnění na hrdle ampulky součastně sloužilo na utěsnění vnitřku granátu.Také byl přidán Calciumchlorid do směsi  pro snížení bodu mrazu vody, která vzniká při reakci a zvyšuje efektivitu dýmu v případě nízké vlhkosti vzduchu. Granáty byly balené v lepenkových škatulích po čtyřech kusech, navzájem od sebe oddělené přihrádkami.

M24 Stielhandgranate

Historie:

Patrně nejvíce uznávaný německý pěchotní zbraň z 20. století.Design byl zahájen už v roce 1915.Během první světové války bylo vyvinuto 10 různých variant.Průběhem času se vyvíjely varianty lehčí a snadnější na výrobu.Násada je dřevěnná a ve vnitř je vedena šůra se zápalníkem.Časem se díky tvaru zrodil název "bramborové mačkadlo".

Konstrukce:

německé označení:Stiel-Hdgr. 24, St. Hgr. 24, Sti. Gr. 24, Hdgr. 24

rozměry:356x60mm

hmotnosť výbušniny: 165 g

celková hmotnost:480g

náplň (výbušnina): TNT

zpoždění:4-5sekund

info:Granáty byly balené v kovovém kufru.granáty jsou plně rozebíratelné.Tyto granáty byly později nahrazovány ručním granátem M39.

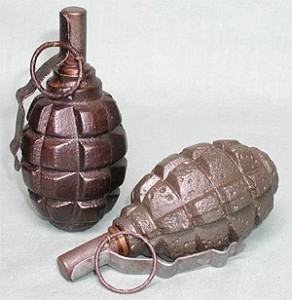

 Ruský obranný granát typ F1

Historie:

Sestrojen podle francouzských vzorů.Oficiálně zaveden v roce 1939.Tělo vajíčkovitého tvaru je odlito z litiny, vnější povrch s fragmentací.Tělo granátu bylo značeno zespod, rokem výroby a kódem použité trhavé směsi.

Konstrukce:

tvar:vejčitý

rozměry:89x58mm

Hmotnost trhaviny:60 g

Celková hmotnost:600 g

účinnost:do 200 metrů

délka vrhu: 35 - 45 metrů

Zapalovač:Kovešnikov nebo UZRGM

zpoždění: 3,2 - 4,2 sekundy

barva:od šedivé po zelenou - khaki

info:Granáty byly přepravovány v bedýnkách po 20 kusech, zapalovače byly baleny zvlášť v hermeticky uzavřených plechových krabičkách po 10 kusech.Zapalovače se montovaly do rozbuškové jímky, která byla vyrobena z papíru nebo ze srolovaného kusu látky.

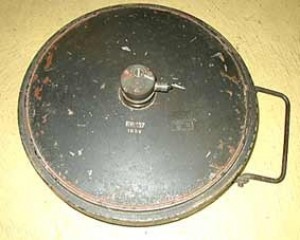

Tellermine 35  (protitanková mina)

Historie:

Jde o protitankovou, protipásovou minu. Byla určená pro vyřazení kolové a pásové techniky z provozu. Výbuch nastal poté, co stroj najel na horní povrch miny. Následkem výbuchu bylo zničeno kolo stroje nebo dva – tři pásové články. Docházelo i k poškození tankových pojezdových kol.Mina byla Wehrmachtem a jeho spojenci široce využíván a to zejména v letech 1940 – 1943.

Konstrukce:

německé označení:T Mi 35

tvar : disková plochá schránka

materiál miny: ocel, železo

rozměry: 318x76mm

hmotnost trhaviny: 5,45 kg

celková hmotnost: 9,1 kg

náplň (výbušnina): TNT

tlak pro zmáčknutí : více než 340 kg

použití:od -30 °C do + 40°C

Zapalovač : Tellerminezunder 35 (T.Mi.Z 35)

info:Jde o konvenční minu s tlakovým zapalovačem užívanou po celou WWII , po roce 1942 byla nahrazována typy 42 a 43. Mina byla velmi solidně vyrobena a minová pole položená z těchto min u El Alameinu jsou dodnes aktivní.

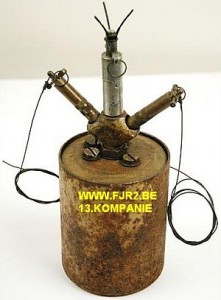

Schrapnellmine 35

Konstrukce:

německé označení : SMi 35

tvar:válcovity

rozměry:127x102 mm

vyrobeno:706.000 ks

iniciační tlak : 6,8 kg

náplň (výbušnina): TNT

zpoždění: 5 sekund

hmotnost: 3,9 kg

info:Odpal byl možný buď tlakem na roznětku, nebo tahem (obvykle zs drát ) za některý z tahových rozněcovačů a bylo možno použít i elektrický roznět.
